居室照明电器的选择和配线

在居室的装修热中，照明电器的选择及安装是一个重要部分。下面根据从事电气设计及安装工作经验，就居室照明电器的选择及配线谈一点粗浅看法，不妥之外，欢迎同仁批评指正。

1.居童照明电器的选择

居室照明电器的选择，要从安全性、节能性、装饰性三个方面来考虑。

用电就要涉及到安全。对住户来说，居室照明电器的选择，首先要考虑的第一个因素就是安全。在选择住户配电箱时，除了要求配电箱具有电能计量的功能外，还应具有短路保护、漏电保护、过载像护等功能。当居室内的用电器具其出现短路、漏电(人站在地上触及相线而造成触电事故，属漏电现象)、 过载等故障时，为了保证用电器具、人身及配电设备的安全，配电箱要能及时准确地断开电源。在一些地区特别在农村会经常出现电压不稳的情况，此时要求配电箱还应具有稳压功能。 在选择保险时， 最好是一灯一保险，一插座一保险。 保险丝的额定电流应等于 1.5～ 2．0倍的线路工作电流。 一般2 50 W 以下的灯及插接电把机、电风扇等小型家电的插座， 保险丝 3～5 A为宜。 保险丝不能选得过大。当出现短路故障时，太大的保险丝的熔断时间长，甚至不能熔断，起不到应有的保护作用。在选择电线时，电线的耐压等级要大于线路的工作电压，一般住户居室的用电电压为220V，宜选择耐压等级为500V的塑料护套线。电线的截面应满足用电负荷的要求，1 m㎡的塑料护套铝芯线可通6 A的电流。1m㎡塑料护套铜芯线可通9A的电流 。 据此可按实际用电负荷粗略确定电线的截面。 在选择电度表时，居室一般都用单相的，按用电负荷1kW 约需5 A电流计算，可确定其容量(电流等级)。电度表的电流等级不能选得太大。太大时计量不准，也不能选得太小，太小容易烧坏。一般线路工作电流在电度表额定电流的20% ～ 120% 范围时，电度表能准确计量且安全运行。

在选择居童照明电器时，还要考虑节能。这主要表现在灯具的功率、型式和光源的选择上。大多数住户居室的装饰色以白色或与白色相近的颜色为主色调，灯具一般安装在屋顶或靠近屋顶的地方。在这样时情况下，单位面积的灯具功率取2 ．4W／ ㎡，基本上能满足普通照明对照度的要求。在选择灯具的型式时，在相同照明效果的前提下，日光灯比白瓶灯节电，采用电子镇流器的日光灯比采用普通电感镇流器的日光灯节电。目前有许多灯具生产厂家新推出的各种高效节能的灯泡灯管，节电效果相当明显，住户在选择居室光源时应优先考虑。

随着生活水平的不断提高，住户居室照明电器已由过去单一的照明功能逐渐发展到起照明和装饰两方面的作用。故居室照明电器的选择应注重其装饰性。目前市面上大量供应的外观和造型都有一定品位的各种超薄型开关、超薄型插座、暗埋开关、暗埋插座、吸顶灯、吊灯、壁灯及塑料线槽等都为居室照明电器的装饰性提供了广阔的选择余地。客厅比房问的装饰性要求要高，客厅可选用造型漂亮的大型吸顶灯配别致的壁灯安装。房间可选用小型的吸顶灯配床头灯或台灯安装。卫生间和厨房对照明电器的装饰性要求相对较低，选用日光灯或普通的白炽灯即可。至于灯泡灯管是选择有色的还是白色的，要根据各人的喜爱来决定。红色为兴奋色，黄色是暖色，绿色为冷色。不过要注意，为保护眼睛，读书写字时一定要用白色的灯泡灯管照明

2．居室照明电器的配线

居室照明电器的配线有明配和暗配两种方式。

明配线一般用线卡或钢精扎头固定电线，近年来也有用塑料线槽配线的。在居室里用塑料线槽配线比用线卡或钢精扎头配线要显得美观大方。木线槽板在居室配线中因不美观很少采用。

明配线要求横平竖直，水平的明配线距地面应大于或等于2．5 m， 最好是低于居室内屋顶10～15 cm安装。 垂直的明配线距地面应不小于1．3 m，小于1．3m须加线槽板或硬质管保护。

暗配线要在墙内先预埋电线管，再在管内穿线，且电线管中不允许有接头。分支接线要在接线盘中连接。电线管一般用塑料管，因塑料管既便于施工安装又可提高线路的绝缘强度。暗配线不允许将塑料护套线直接埋入墙中，即使是双层护套的也不例外，直接埋入墙内水泥或砂灰粉层中的电线易出现短路、开路及由于腐蚀而导致漏电等故障。另外在施工及居室的装修中进行砌墙和打孔作业时，也易将电线弄断和造成电线护套破损。

暗配线应采用硬质铜芯线。因为硬质铜芯线较相同截面的铝芯线不但载流量大，而且耐腐蚀、强度高。无论是明配线还是暗配线，相线（俗称‘火线”)和零线都要用颜色区分。护套为红色或黄色的用作相线， 绿色的用作零线。因为相线、零线颜色区分明显，为灯头开关及插座的接线和今后线路的维修提供了方便 。

居室内的墙壁和天花板装饰为易燃性材料时，明配线应采用阻燃塑料线槽保护电线。如果要在居室内的墙壁和墙壁装饰层形成的间隙中暗配线，或者在吊顶的顶棚内暗配线，则要用金属软管保护电线。

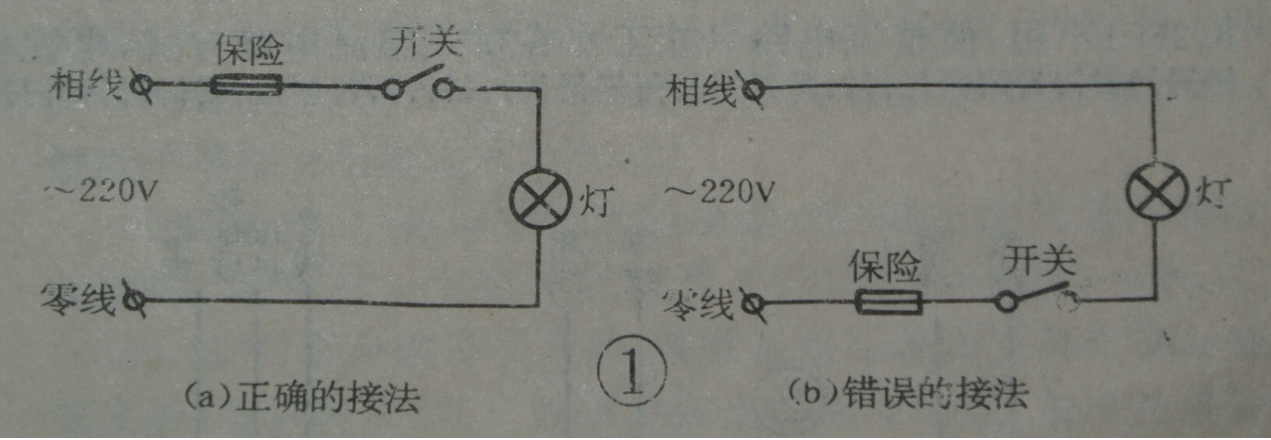

下面介绍开关、灯具及插座的配线。开关在接线时，要使开关控制相线的通断，如图1 a所示，而不是控制零线的通断，如图1b所示。

因为控制零线通断的开关在关断时，灯头、日光灯镇流器、日光灯管的插口上依然带电，不便于检修和更换灯管灯泡。

在给螺口灯头接线时，相线不允许接在与灯头金属螺纹相连的螺钉上，该螺钉上只能接零线，这样做的目的是为了防止换灯泡时手触及螺口灯头和螺口灯泡的螺纹部分而触电。

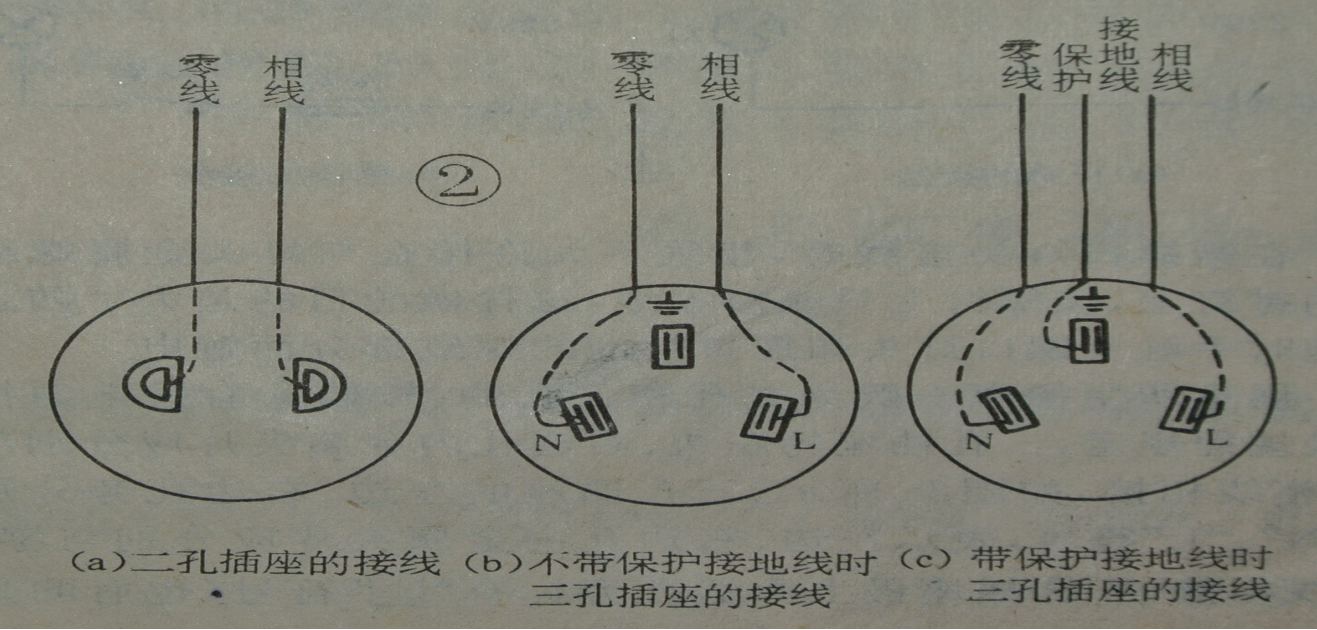

      居室所用插座一般为二孔和三孔的。按国家有关电力技术安装规程规定，二孔插座的左边、右边孔内金属夹片应分别与零线、相线相接，如图2a所示。 三孔插座的左边、右边孔旁分别标有“N” 、 “L”符号， 表示左边 、 右边孔内金属夹片应分别与零线、相线相接，三孔插座最上面的孔旁标有接地符号( 如有的是标“E ”符号的 )， 该 孔内的金属夹片，在不带保护接地线的三相四线制供电系统中， 应悬空不接线，如图2b所示。在带保护接地线的三相五线制供电系统中， 应与保护接地线相接．如图2c所示。
